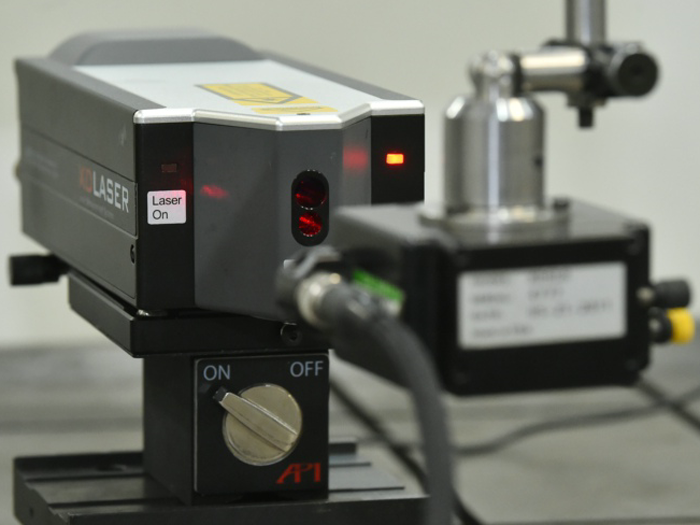

激光測量?jī)x器

    裝有激光發射器的各種測量?jī)x器。這類儀器較多，其共同點是將一個氦氖激光器與望遠鏡連接，把激光束導入望遠鏡筒，并使其與視準軸重合。利用激光束方向性好、發射角小、亮度高、紅色可見等優點，形成一條鮮明的準直線，做為定向定位的依據。在大型建筑施工，溝渠、隧道開挖，大型機器安裝，以及變形觀測等工程測量中應用甚廣。

常見的激光測量?jī)x器有：

①激光準直儀和激光指向儀。兩者構造相近，用于溝渠、隧道或管道施工、大型機械安裝、建筑物變形觀測。激光準直精度已達10-5～10-6。

②激光垂線儀。將激光束置于鉛直方向以進行豎向準直的儀器。用于高層建筑、煙囪、電梯等施工過程中的垂直定位及以后的傾斜觀測，精度可達0.5×10-4 。

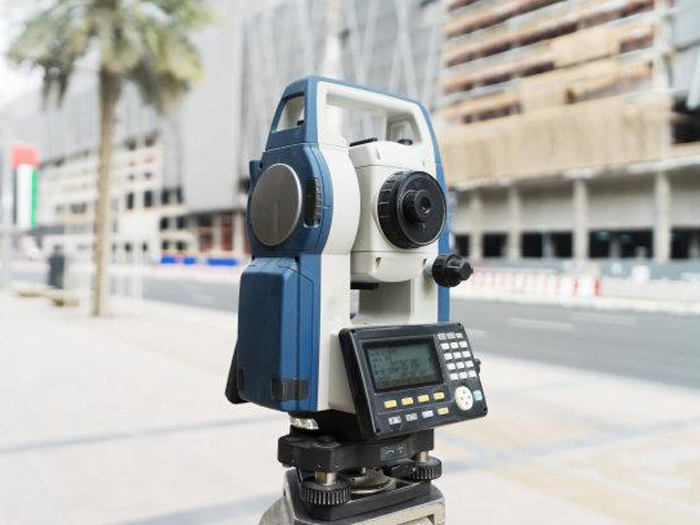

③激光經緯儀。用于施工及設備安裝中的定線、定位和測設已知角度。通常在200米內的偏差小于1厘米。

④激光水準儀。除具有普通水準儀的功能外，尚可做準直導向之用。如在水準尺上裝自動跟蹤光電接收靶，即可進行激光水準測量。

⑤激光平面儀。一種建筑施工用的多功能激光測量?jī)x器，其鉛直光束通過五棱鏡轉為水平光束；微電機帶動五棱鏡旋轉，水平光束掃描，給出激光水平面。適用于提升施工的滑模平臺、網形屋架的水平控制和大面積混凝土樓板支模、灌筑及抄平工作，精確方便、省力省工。

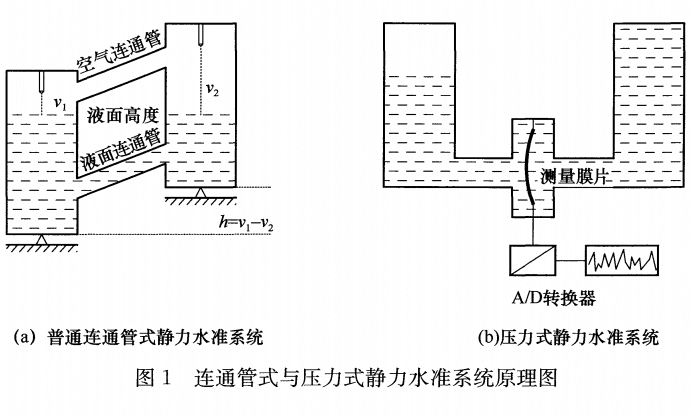

液體靜力水準

    利用連通管測定兩點間微小高差的儀器。主要是由測深儀和控制器組成的觀測系統。前者用微型電機作為動力，以測針自動跟蹤水位進行觀測，后者由電子設備部件經過測深儀與沉降點有線連接后，指揮任一沉降點進行工作，并由數碼管顯示逐點的觀測值。在良好條件下，觀測精度可達0.05mm左右。儀器主要用于精密測定建筑物沉降，建筑物安裝及地震預報中的傾斜觀測。

攝影經緯儀

    由攝影機和經緯儀組裝而成的供地面攝影測量野外作業用的主要儀器。攝影機上有物鏡、暗箱、承片框、檢影器。在承片框上裝有精密的框標。經緯儀用來測定攝影站點和檢查點的坐標，并確定主光軸方向。主要用于地形和非地形攝影測量。
